超音波距離センサは、計測対象物に超音波を発信して、その反射波を受信するまでの時間から、センサと対象物との距離を計算・検出するセンサです。 この記事では超音波距離センサHC-SR04とRaspberryPiを使って、超音波距離センサの距離検出の仕組みを紹介します。 記事の最後にRaspberryPiでHC-SR04を動かすサンプルコードも掲載します。

超音波距離センサの仕組み

超音波距離センサの仕組みは、超音波を計測対象に発射し、反射が返ってくるまでに要した時間と、音の進むスピードから距離を計算し求めるものです。距離測定の手順を示します。

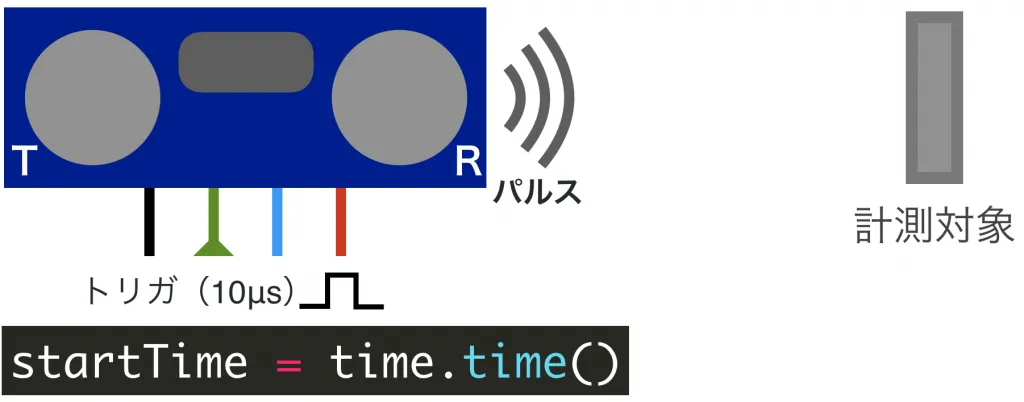

①パルス発射・計測開始

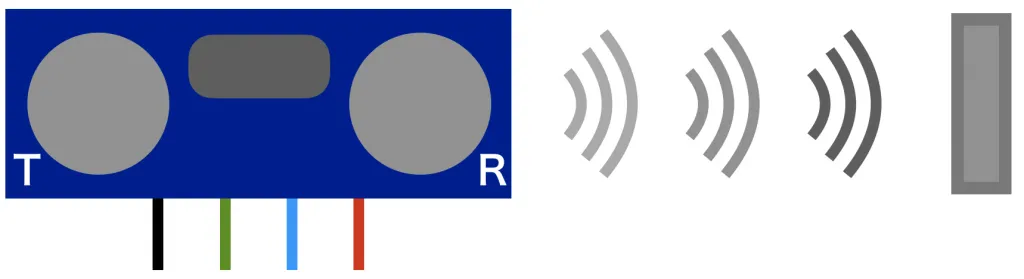

②パルス伝搬中

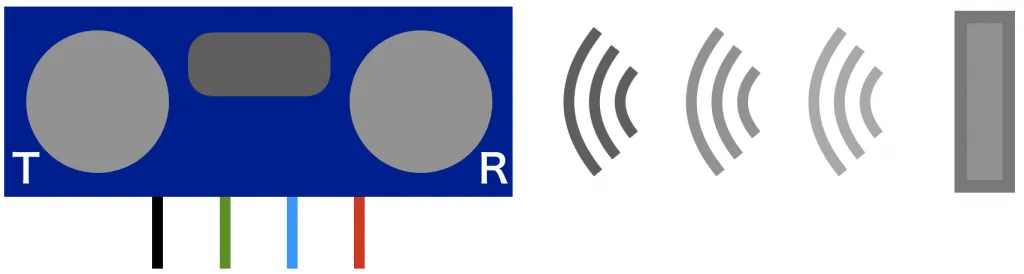

②パルス伝搬中

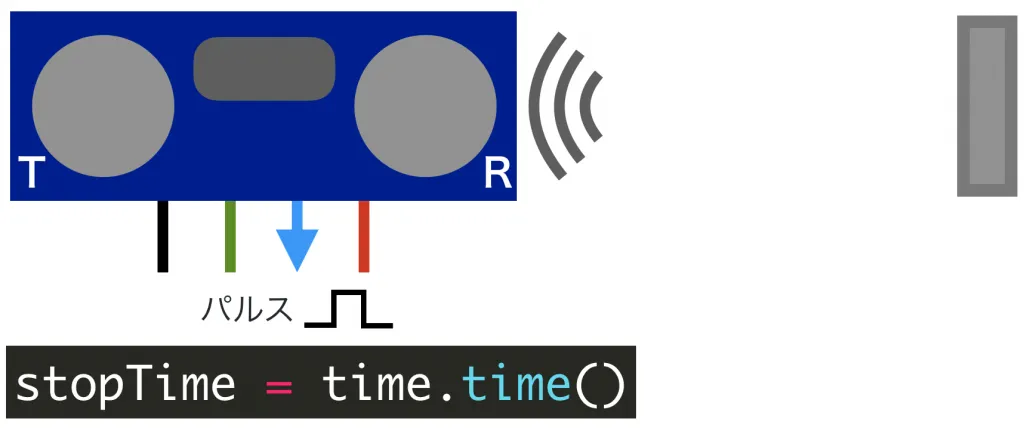

③反射パルス到着・記録終了

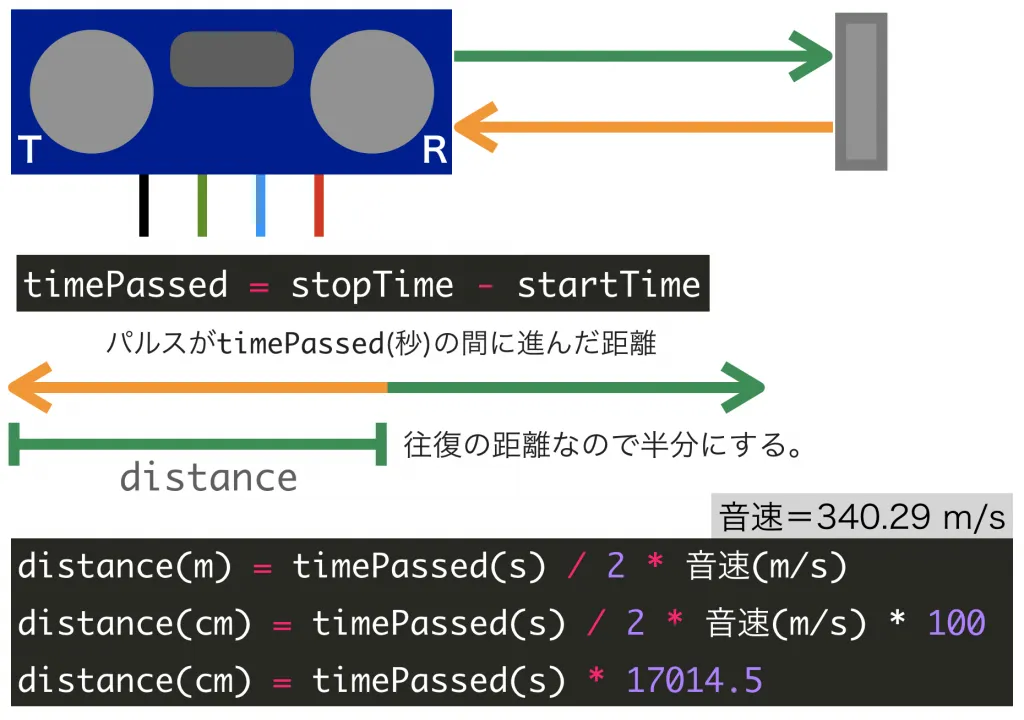

④距離計算

実際に距離を測定してみる

以降はラズパイを使ってセンサ使って距離を測定します。

必要なもの

• RaspberryPi2

• ジャンパワイヤ（メス—メス）×4本

• 超音波距離センサＨＣ－ＳＲ０４×1個

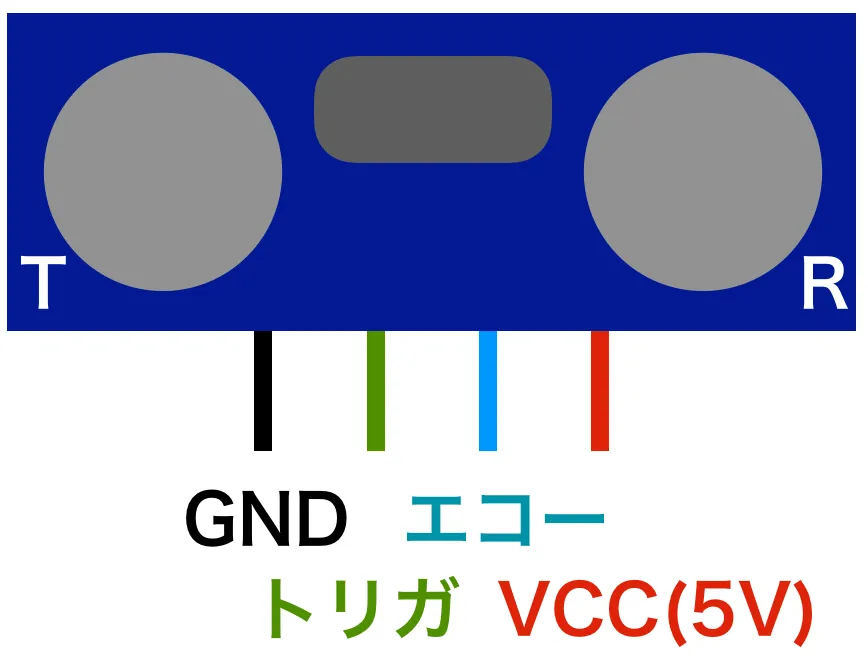

HC-SR04の仕様

測距範囲 ２～４００ｃｍ（１５度の範囲、分解能：０．３ｃｍ）   電源電圧 ＤＣ ５．０Ｖ   動作電流 １５ｍＡ   動作周波数 ４０ｋＨｚ   トリガ信号 １０μＳ（ＴＴＬレベルのパルス波）   エコー出力信号 反射（往復）時間   サイズ ４５×２０×１５ｍｍ    ※通電時の接続はGND端子から行ってください。

配線

HC-SR04(gnd)—GPIO6番ピン(GND) HC-SR04(trig)—GPIO21番ピン HC-SR04(echo)—GPIO20番ピン HC-SR04(vcc)—GPIO4番ピン(5V)

コード

#!/usr/bin/python
class hcsr04:
    def measure(sensor):
        import time
        import RPi.GPIO as GPIO
        #GPIO.setwarnings(False)
        GPIO.setmode(GPIO.BCM)
        if sensor == 0:
            GPIO.setup(21,GPIO.OUT)
            GPIO.setup(20,GPIO.IN)
            GPIO.output(21, GPIO.LOW)

            time.sleep(0.3)
            GPIO.output(21, True)
            time.sleep(0.00001)
            GPIO.output(21, False)

            while GPIO.input(20) == 0:
              startTime = time.time()
            while GPIO.input(20) == 1:
              stopTime = time.time()

            timepassed = stpoTime - startTime
            distance = timepassed * 17000

            return distance

            GPIO.cleanup()
        else:
            print "Incorrect usonic() function varible."
    print measure(0)

if __name__ == "__main__":
    pass
